GIỚI THIỆU CHUNG VỀ SẢN PHẨM |
|
Loại phương tiện |

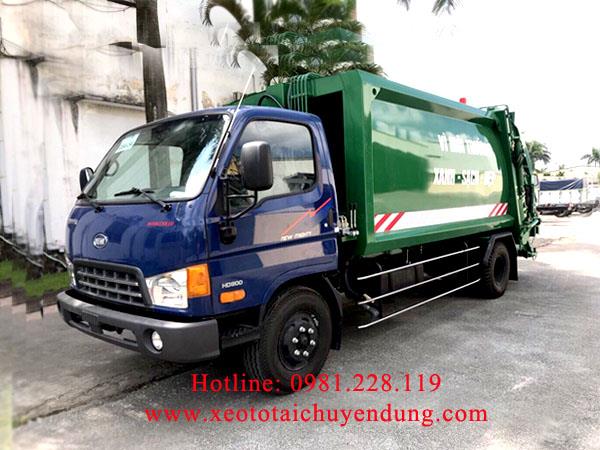

Ô tô chở rác 11 khối ( có nền xe cơ sở hiệu Hyundai HD800 ) |
|
Nước Sản xuất |
Việt Nam |
|
Năm Sản xuất xe cơ sở |
2017 |
|
Năm sản xuất hệ thống chuyên dụng |
2019 |
|
THÔNG SỐ CHÍNH |
|
KÍCH THƯỚC |
|
Kích thước bao ngoài |
6520 x 2.000 x 2265 (mm) |
|
Kích thước bồn chuyền dùng |
3.170/2.885 x 1.910 x 1.700 mm |
|
Công thức bánh xe |
4 x 2 |
|
Chiều dài cơ sở |
3735mm |
|
Khoảng sáng gầm xe |
235 mm |
|
KHỐI LƯỢNG |
|
Khối lượng bản thân |
6.230 Kg |
|
Khối lượng cho phép chở |
5.000 kg |
|
Khối lượng toàn bộ |
11.425 Kg |
|
Số chỗ ngồi |
03 (kể cả người lái) |
|
ĐỘNG CƠ |
|
Model |
D4DB |
|
Loại |
Động cơ Diesel, kiểu Hyundai D4DB - D, loại 4 kỳ, 4 xylanh thẳng hàng, tăng áp. |
|
Dung tích xy lanh |
3907cm3 |
|
Tỉ số nén |
18:1 |
|
Công suất lớn nhất/ tốc độ quay trục khuỷu |
130/ 3200 (Ps/v/ph) |
|
Momen xoắn cực đại/ tốc độ quay trục khuỷu |
272/1800 (N.m/v/ph) |
|
KHUNG XE |
|
Ly hợp |
Ma sát khô 1 đĩa, dẫn động thuỷ lực, trợ lực khí nén |
|
Hộp số chính |
Kiểu |
Cơ khí, 05 số tiến + 01 số lùi |
|
Tỉ số truyền |
- |
|
HỆ THỐNG LÁI |
Trục vít - ê cu bi, trợ lực thuỷ lực
|
|
HỆ THỐNG PHANH |
|
Hệ thống phanh chính |
Kiểu tang trống, dẫn động thủy lực 2 dòng, trợ lực chân không. |
|
Hệ thống phanh dừng |
Kiểu tang trống, tác động lên trục thứ cấp của hộp số |
|
HỆ THỐNG TREO |
|
Treo trước |
Dạng phụ thuộc với nhíp lá hình bán e líp, giảm trấn thuỷ lực |
|
Treo sau |
Dạng phụ thuộc với nhíp lá hình bán e líp 2 tầng, giảm trấn thủy lực |
|
CẦU XE |
|
Cầu trước |
Tiết diện ngang kiểu I |
|
Cầu sau |
Kiểu |
Tiết diện ngang kiểu hộp |
|
Tỉ số truyền |
- |
|
LỐP XE. |
Lốp trước/ sau: 7.50R16 -12 PR |
|
Số bánh |
Trước : Đơn (02) – Sau : Đôi (04) |
|
CA BIN |
Kiểu lật, 03 chỗ ngồi, có điều hòa và thiết bị khóa an toàn. |
|
THÙNG CHUYÊN DÙNG ÉP CHỞ RÁC |
|
Hình dáng |
4 mặt vuông cong |
|
Thể tích thùng chứa ép rác |
11 m3 |
|
Vật liệu chính |
+ Thép hợp kim chất lượng tốt, khả năng chịu ăn mòn, biến dạng cao, Q345b dày 4mm
+ Toàn bộ hệ chuyên dung được phun cát, xử lý bề mặt chống rỉ. Mặt ngoài sơn màu xanh môi trường có trang trí biểu ngữ, LOGO …. |
|
Chỉ tiêu kỹ thuật |
+ Tỉ số ép rác: 1.8 với rác thải sinh hoạt thông thường.
+ Cơ cấu khóa: Khóa liên động, tự động khóa -mở khi nâng hạ.
+ Bảo vệ môi trường: Kín khít, chống rò rỉ, |
|
Kết cấu vật liệu |
Trụ vát, 4 mặt cong trơn bằng thép Q345b, chịu mài mòn và áp lực cao, |
|
Nguyên lý xả rác |
Đẩy xả rác trực tiếp thông qua xylanh tầng |
|
Nguyên lý cuốn ép |
Cuốn ép trực tiếp thông qua lưỡi cuốn và tấm ép di động |
|
Chu kỳ ép rác |
10- 20 giây |
|
Liên kết |
Cơ cấu khóa tự động, có doăng cao su làm kín và giảm va đập |
|
CƠ CẤU NẠP RÁC |
|
Thể tích máng ép |
1 m3 |
|
Kiểu cơ cấu ép rác |
Dùng xi lanh thủy lực 2 đầu điều khiển bằng cơ cấu van phân phối |
|
Thời gian 1 chu kỳ cuốn ép |
15 – 18 s |
|
THÙNG CHỨA NƯỚC RÁC |
|
Dung tích thùng chứa |
120 Lít |
|
Vật liệu |
INOX 304 dày 2mm |
|
Vị trí |
Dưới máng ép rác |
|
HÌNH THỨC NẠP CUỐN ÉP RÁC |
|
Cơ cấu nạp rác |
-
Càng gắp thùng thu gom rác đẩy tay ( 400 – 500 lít )
|
|
Kiểu vận hành |
Dung xi lanh thủy lực |
|
Góc lật thùng thu gom |
125 – 140 ( độ ) |
|
Tải trọng càng gắp chịu tối đa |
500 Kg |
|
Thời gian nạp thùng |
< 10 giây |
|
Cơ cấu xả rác |
Sử dụng xilanh tầng xả rác bố trí trước kích thước thùng rác gắn trực tiếp với cơ cấu xả bằng kết cấu cơ khí nhỏ gọn dễ sử dụng tạo ra lực đẩy rác tối ưu Xi lanh tầng đẩy gọn rác và tránh đọng nước trong thùng |
|
Kiểu vận hành |
Dùng xi lanh thủy lực |
|
Thời gian xả rác |
18 giây |
|
Bơm thủy lực |
-
Xuất xứ: Nhập khẩu ITALIA
-
Lưu lượng bơm : 80cc
-
Nguồn dẫn động bơm truyền trực tiếp từ PTO qua bán trục các đăng
Áp suất làm việc : ≥180 (Kg/cm2) |
|
HỆ THỐNG VAN PHÂN PHỐI |
|
Xuất xứ |
ITALIA |
|
Lưu lượng tối đa |
90 lít / phút |
|
Áp suất tối đa |
340 Kg/cm2 |
|
XI LANH 03 TẦNG ĐẨY XẢ RÁC TRỰC TIẾP |
|
Nguyên lý hoạt động |
Đẩy xả rác trực tiếp thông qua xy lanh tầng |
|
Xuất xứ |
Nguyên liệu nhập khẩu được lắp ráp tại Việt Nam |
|
Loại xy lanh |
Xi lanh 3 tầng |
|
Số lượng |
01 chiếc |
|
Áp suất lơn nhất |
180 kg/cm2 |
|
Hành trình làm việc |
3.000 mm |
|
Lực đẩy lơn nhất |
15 tấn |
|
HỆ THỐNG XY- LANH THỦY LỰC KHÁC |
|
Xy lanh ép rác |
02 chiếc |
|
Xy lanh cuốn rác |
02 chiếc |
|
Xy lanh nâng thùng phụ |
02 chiếc |
|
Xy lanh nâng xe gom rác đẩy tay |
02 chiếc |
|
Xylanh kẹp thùng rác nhựa |
01 chiếc |
|
Loại xy lanh |
|
|
THÙNG DẦU THỦY LỰC |
|
Dung tích thùng dầu |
100 Lít |
|
CÁC THIẾT BỊ PHỤ TRỢ THỦY LỰC KHÁC |
|
Phụ kiện thủy lực đi kèm theo xe |
Lọc dầu , đồng hồ đo áp suất , nắp dầu , khóa đồng hồ , hệ thống van , thước báo dầu , Jắc – co … được lắp ráp theo dây chuyên hiện đại tiên tiến từ Nhật Bản chuyển giao |
|
HỆ THỐNG ĐIỀU KHIỂN |
|
Bộ phận điều khiển: Cơ khí tự động; Dùng các thao tác điều khiển giúp người sử dụng dễ dàng trong quá trình vận hành; Ngoài ra còn phải được trang bị hệ thống an toàn khi gặp sự cố trong khi sử dụng: “ HỆ THỐNG DÙNG KHẨN CẤP” |
-
Hệ thống điều khiển cuốn ép rác bằng cơ khí tự động ở phía sau thùng ép với chế độ làm việc: Liên tục tuần hoàn hoặc từng thao tác riêng lẻ tùy theo ý người vận hành.
-
Hệ thống điều khiển bằng cơ khí đóng mở khoang nhận ép rác phía sau và bàn đẩy rác ra ở phía trước.
-
Hệ thống điều khiển nâng cặp thùng rác bằng cơ khí ở phía sau.
|
|
Điều khiển cuốn ép rác |
-
Điều khiển bằng tay : cặp thùng xe gom ( hoặc kẹp thùng nhựa ) lật thùng xe gom ( hoặc thùng nhựa ) đổ vào máng , đưa thùng xe gom ( hoặc thùng nhựa ) ra , nhả thùng xe gom trở về vị trí cũ
|
|
Hệ thống đèn chiếu sang, kèn báo khi làm việc |
-
Đèn làm việc ban đêm phía sau và trong khoang cuốn ép rác.
-
Đèn quay cảnh báo trên nóc.
-
Kèn bố trí phía trước nơi điều khiển bàn đẩy rác ra và sau nơi điều khiển cuốn ép.
|
|
Sơn thùng |
Sơn chống rỉ toàn bộ thùng và phủ ngoài bằng loại sơn Nippon, chất lượng cao. |
|
PHỤ KIỆN ĐI KÈM |
Xe cơ sở
|
01 bánh xe dự phòng; 01 con đội thủy lực và tay quay; Radio AM/FM; Kính cửa điều khiển , khóa cửa trung tâm; 01 bộ đồ nghề tiêu chuẩn; sách hướng dẫn sử dụng và bảo dưỡng xe; sổ bảo hành. |
|
Phụ kiện đi kèm |
Tài liệu hướng dẫn sử dụng, thùng đựng đồ nghề, phiếu bảo hành thùng chuyên dung. |
|
LOGO – KẺ CHỮ |
Trên cánh cửa Cabin và hai bên hông thùng xe
( theo yêu cầu của bên mua ) |
